中頻電爐目前以廣泛應用在鍛造加熱。鑄造加熱、圓鋼調質、鋼坯軋制等不同的熱加工行業，其加熱的負載需要與中頻加熱電源相互匹配才能正常工作。在日常的工作中可以通過靜電耦合或電磁耦合技術進行中頻電爐電源的負載匹配調整，這就需要保證中頻電爐要加熱的負載阻抗與中頻電源額定負載阻抗相符合。這里，萬峰工業爐小編就來介紹中頻電爐的負載匹配。

????? 一、利用電磁耦合技術進行中頻電爐加熱的源的負載匹配調整，主要是通過中頻電爐的變阻抗特性實現的，這在感應加熱中非常普遍。

??????? 中頻電爐變阻抗特性以圖（a）為例說明如下：變壓器副邊電路工作在諧振狀態，等效阻抗的計算公式為ZD=L/RC，通過變比為n：1的變壓器后，變壓器原邊的等效阻抗可通過公式ZD=n2L/RC進行計算（此處忽略變壓器漏抗的影響），可見阻抗成n2倍變化。

?????? 在中頻電爐設計的電路系統里感應器支路所需無功容量由并聯電容器提供，負載電路工作在準諧振狀態下，因此匹配變壓器可以通過少量無功功率，所需容量較小，匹配變壓器原邊流過電源電流，損耗不大

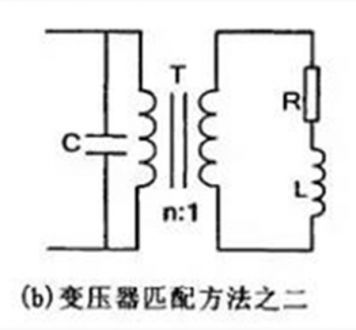

?????? 二、下圖（b）所提供的方案中，匹配變壓器在整個中頻電爐電路系統中既通過有功功率又通過無功功率，所需變壓器容量較大，匹配變壓器原邊流過諧振電流，損耗較大。

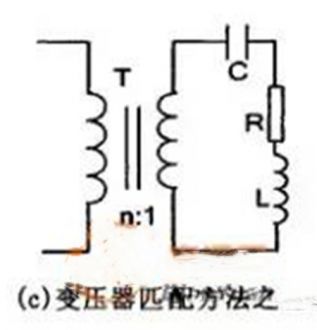

?????? 三、下圖（c）所提供的方案中，匹配變壓器通過少量無功功率，所需容量較小，匹配變壓器原邊流過電源電流，損耗不大。因為中頻電爐串聯諧振槽路主要應用在中頻感應加熱電源中，鐵芯變壓器太大，空心變壓器的效率又很低，所以采用磁芯變壓器。

????? 四、中頻電爐電路系統中利用帶鐵心的多抽頭電抗器，改變抽頭調節電抗值來坯匹配匹配負載，這種匹配方法為采用動鐵心電抗器，移動鐵心與線圈的相對位置來改變電抗值，調節時無須斷電，可以跟隨負載阻抗的變化。

???? 五、中頻電爐電路系統中采用動圈式變壓器的形式，一次線圈與感應線圈并聯，二次側繞組自身短接，移動一次繞組與二次繞組的相對位置，便可以改變一次側的等值電抗。用磁飽和電抗器，通過調節直流激磁電流來改變電抗值，也可以增減感應線圈的匝數改變負載的等效阻抗。從而改變中頻電爐電路系統中感應線圈與被加熱工件的耦合情況。
